Der TRICSy Block Manager ermöglicht Ihnen und Ihren Kollegen - auch im Netzwerk - die Ablage und das Wiederfinden Ihrer EIGENEN Blöcke.

• XREF
• Übersichtliche Ablage der Blöcke
• Netzwerkfähig
• Drei Klicks zum Speichern

Description

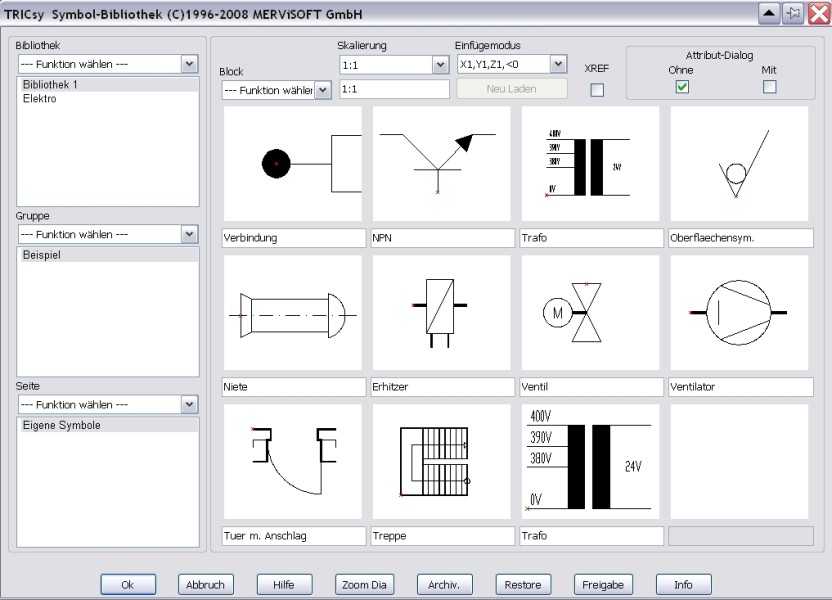

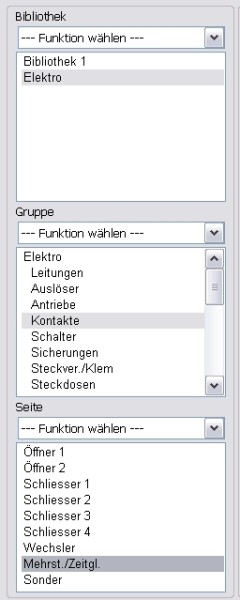

TRICsy der Blockmanager verwaltet Ihre Blöcke auf übersichtliche Weise. Blöcke können mit einem Doppelklick einfack so eingefügt werden, wie sie ursprünglich abgelegt wurden. Zusätzlich gibt es aber noch die Möglichkeit den Drehwinkel nach dem Einfügen zu definieren oder die Z-Höhe und den Drehwinkel einzugeben, den Block so einzufügen, das er in den Ursprung versetzt wird oder einfach mit den Standard-Abfragoptionen von BricsCAD während des Einfügens abgefragt wird. Blöcke können Neu definiert und über den [Laden] Knopf innerhalb einer Zeichnung aktualisiert werden. Gleiche Blöcke auf unterschiedlichen Seiten lassen sich einfach kopieren. Strukturänderungen lassen sich über verschieben anpassen. Ablagestruktur: Die Ablage erfolgt über Klartext. Die Hierarchieebenen sind so gestaltet das man sich eigene Bibliotheken, Gruppen, Seiten anlegen kann. Es gibt keine Begrenzung der Anzahl. In einer BIBLIOTHEK kann eine beliebige Menge von GRUPPEN untergebracht werden, z.B.: - Rahmen - Schalter - Steckdosen... Feste Skalierung: Aus einer Ausklappliste lssen sich fest definierte Skalierungen auswählen, der Block wird nach dem Einfügen auf diesen Wert vergrößert, bzw. verkleinert. Flexible Skalierung: Sollte einmal ein Skalierfaktor benötigt werden, der nicht in der Aufklappliste entahlten ist, kann der Wert in das freie Eingabefeld eingetragen werden. Der Block wird nach dem Einfügen auf diesen Wert vergrößert, bzw. verkleinert. Block als XRef: Satt der Option den Block einzufügen kann eine Zeichnung (Block) auch als XREF eingebunden werden. In der Zeichnung gibt es dann lediglich einen Verweis. Die Zeichnung bleibt wesentlich kleiner und das Ändern des XREFs führt beim nächsten Aufruf in der Zeichnung dann zum Aktualisieren dieses Blocks. Block mit Attributen: Hat ein Block Attribute und die Checkbox [x] Mit Attribute-Dialog ist gesetzt, wird der Standard-Attributedialog von BricsCAD geöffnet. Die Werte können eingetragen werden und mit OK werden diese dann mit dem Block gespeichert.
