ESApro Cable Trays è dedicato alla modellazione tridimensionale delle vie cavi primarie e secondarie. Il modulo aggiuntivo Cable Routing provvede all’instradamento automatico dei cavi

• Progettazione controllata da specifiche

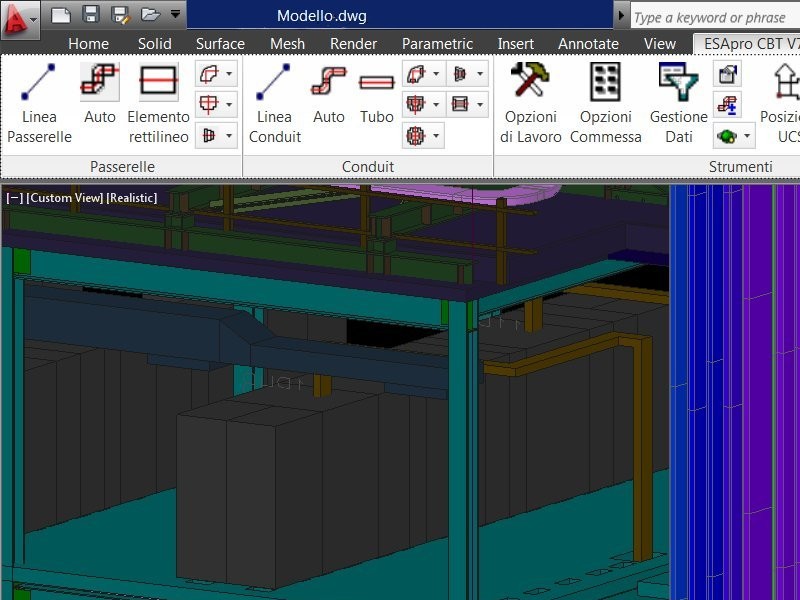

• Modellazione rapida e precisa delle vie cavi
• Controllo delle interferenze
• Messa in tavola automatica
• Elenchi materiali

Description

Progettazione controllata da specifiche --------------------------------------------------------- Il programma si appoggia al data base SQL contenente i cataloghi dimensionali dei componenti delle vie cavi attraverso il quale l’utente viene guidato e controllato nella modellazione della rete. Modellazione rapida e precisa delle vie cavi --------------------------------------------------------------- Con i potenti strumenti per la modellazione e il routing di ESApro Cable Trays, la modellazione delle vie cavi risulta comoda, veloce e precisa Strutture metalliche ------------------------------ Mediante questa libreria, condivisa con la Suite Plant Design, si può completare il modello con le strutture di supporto quali rack, basamenti, scale, passerelle. Controllo delle interferenze ---------------------------------------- Il programma controlla le interferenze delle vie cavi tra loro e con linee piping, apparecchiature, strutture e, in generale, qualsiasi altra entità 3D presente nel modello. Messa in tavola automatica ---------------------------------------- La messa in tavola, caratterizzata da grande versatilità e ricchezza di dettagli, è uno dei punti di forza di ESApro. In caso di modifiche al modello, le tavole si aggiornano automaticamente. Elenchi materiali -------------------------- Il programma genera automaticamente gli elenchi materiali nei formati Excel e TXT. Instradamento Cavi ----------------------------- Una volta posizionate nel modello le utenze elettriche e predisposto l’elenco cavi, ESApro Cable Routing, provvede all’instradamento automatico dei cavi, individuando il percorso più breve nel rispetto dei vincoli (riempimento delle tratte, compatibilità con altri cavi). L’instradamento proposto dal software può essere comunque forzato dall’utente in caso di situazioni particolari.
