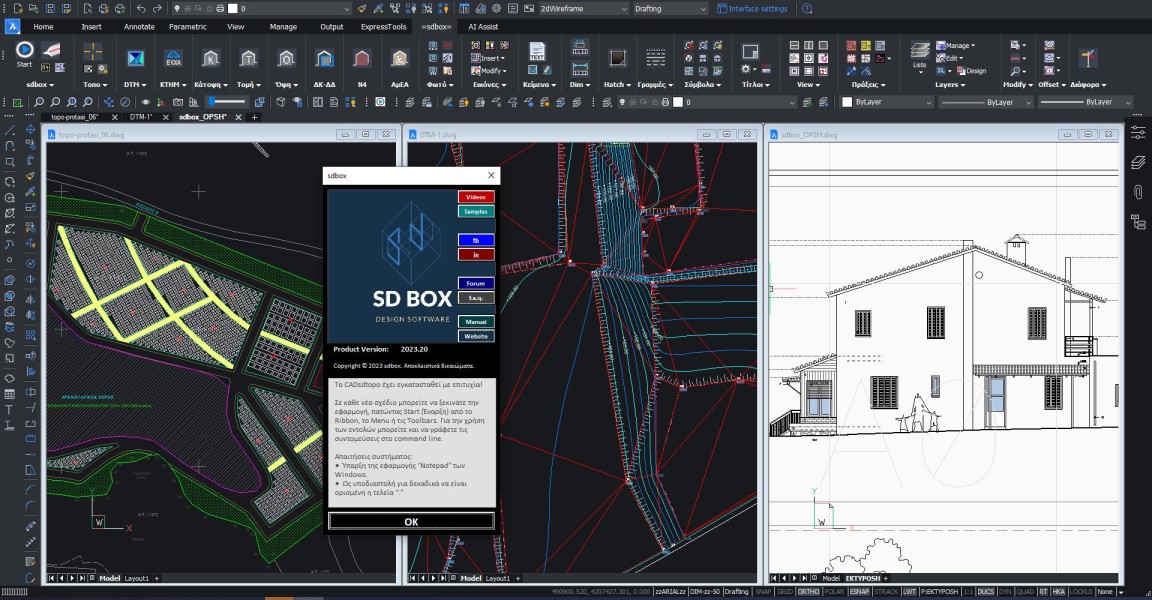

Πρόσθετο λογισμικό για BricsCAD με εκατοντάδες εργαλεία για την αυτοματοποίηση, την οργάνωση και την ταχύτητα της σχεδίασης αλλά και την σύνταξη ολοκληρωμένων μελετών.

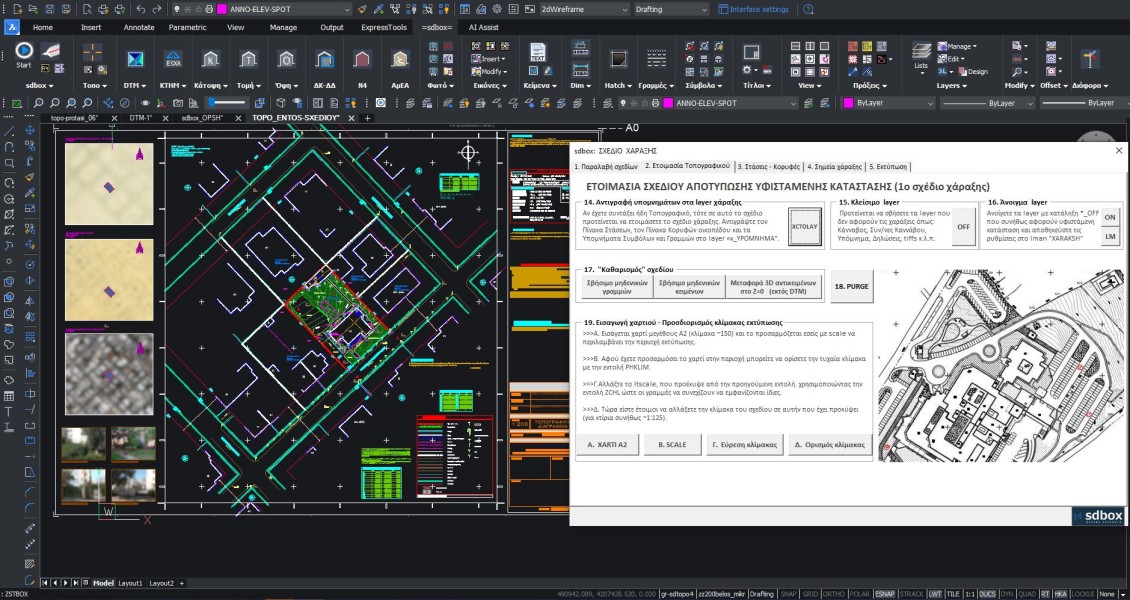

• Πλήρη τοπογραφικά διαγράμματα

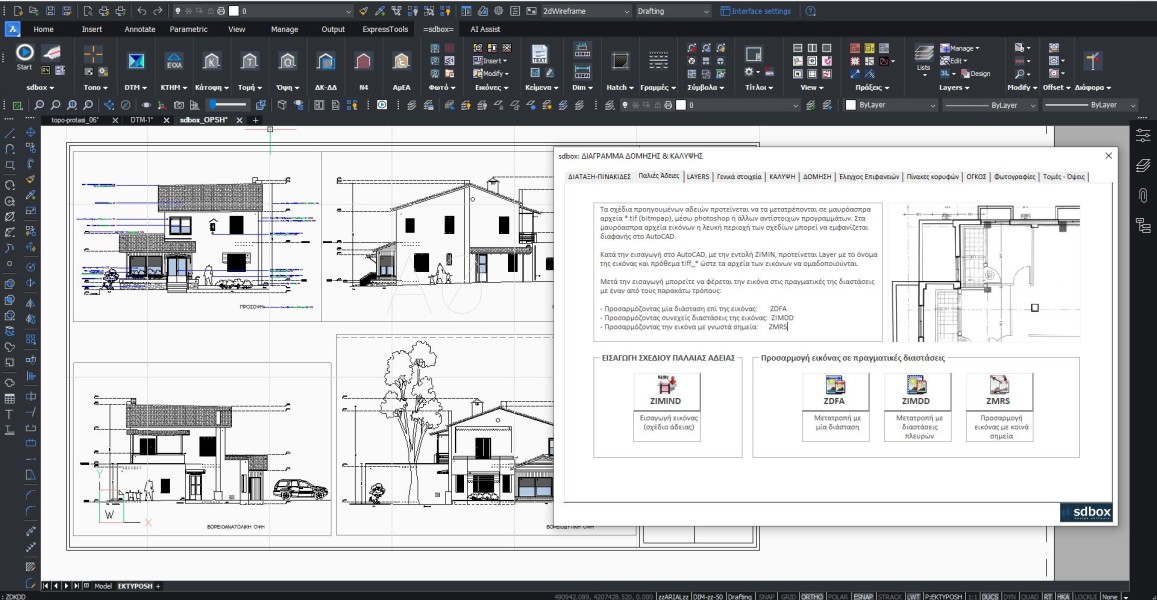

• Κατόψεις-Όψεις-Τομές αποτύπωσης και μελέτης
• Διάγραμμα Κάλυψης
• Σχέδια αυθαιρέτων

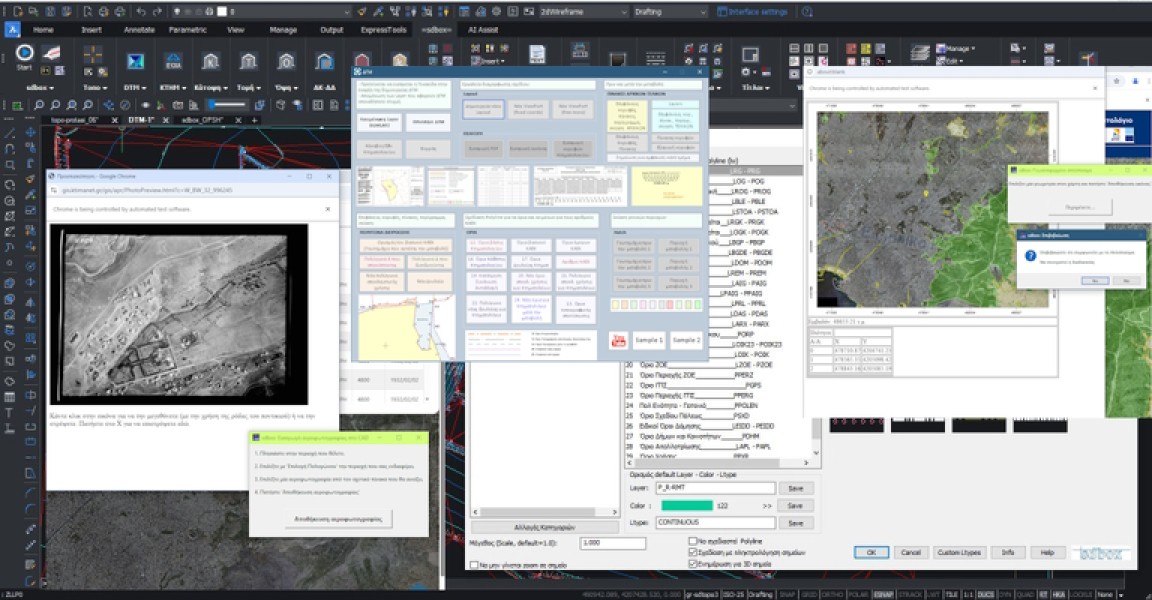

• Μεταφορά στο Google Earth

Description

✔ ΤΟΠΟΓΡΑΦΙΚΑ Σύνταξη πλήρους τοπογραφικού από την εισαγωγή σημείων στο σχέδιο ως την αυτόματη τελική εκτύπωση: ● Εισαγωγή και διαχείριση σημείων ● Σχεδίαση υφιστάμενης κατάστασης ● Hatch (για κτίρια, έδαφος, περιοχές κ.λπ.) ● Τοπογραφικά σύμβολα ●Ενδείξεις-Σημειώσεις ● Υψόμετρα (αυτόματη αλλαγή υψομετρικής αφετηρίας) ● Κάναβος ● Εισαγωγή, προσαρμογή και διαχείριση εικόνων ● Εισαγωγή γεωαναφερμένων εικόνων και χαρτών ● Αυτόματη εξαγωγή του σχεδίου στο Google Earth ● Σχεδίαση θεσμικών γραμμών ● Σχεδίαση ορίων ●Εμβαδομέτρηση (κορυφές, πλευρές, επιφάνεια, πίνακας) ● Εισαγωγή τίτλων, δηλώσεων, σημειώσεων ● Αυτόματα υπομνήματα γραμμών, συμβόλων, hatch και κειμένων ● Αυτόματα αποσπάσματα ● Πίνακες συντεταγμένων ● Αυτόματη εκτύπωση σε pdf ✔ DTM Υπολογισμός και αυτόματη σχεδίαση και επεξεργασία ψηφιακού μοντέλου εδάφους: ● ΤΡΙΓΩΝΑ: Σχεδίαση τριγώνων (3Dface) ανοιχτής και κλειστής περιοχής με εργαλεία επεξεργασίας και ελέγχου (break-lines, σκίαση, αντιμετάθεση, ανάλυση κ.α.) ● ΙΣΟΫΨΕΙΣ: Προεπισκόπηση σχεδίασης, επεξεργασία καμπυλότητας, αυτόματα υψόμετρα σε νοητή γραμμή ή μεμονωμένα κ.α. ● ΔΙΑΤΟΜΕΣ: Μεμονωμένες ή πολλαπλές διατομές εδάφους με πίνακα υψομέτρων και αποστάσεις από αρχή ή/και άξονα, ● ΜΗΚΟΤΟΜΗ: Αυτόματη μηκοτομή με επιλογή polyline ● ΟΓΚΟΣ: Αυτόματος υπολογισμός όγκων εκσκαφών και επιχωμάτων επιλέγοντας τρίγωνα πριν και μετά, αυτόματη δημιουργία surface και solid από τρίγωνα κ.α. ✔ ΚΗΔ Παρέχονται όλα τα εργαλεία και βοηθήματα για την μετατροπή/ετοιμασία τοπογραφικού διαγράμματος και ηλεκτρονική υποβολή στο κτηματολόγιο : • Για τοπογραφικό συμβολαίου • Για Δ.Γ.Μ. καταχώρησης ενγραπτέας πράξης • Για Δ.Γ.Μ. αίτησης διόρθωσης Συνοπτικά τα εργαλεία που παρέχονται: 1. Αυτόματη εκτύπωση σε PDF 2. Εξαγωγή τμήματος του σχεδίου για ηλεκτρονική υποβολή 3. Αυτόματη μετατροπή Σχεδίου 4. Επεξεργασία-Μορφοποίηση σχεδίου - Απομόνωση Layer Κτηματολογίου - Εισαγωγή Layer και φίλτρων - Μετατροπή/σχεδίαση κειμένων - Μετατροπή/σχεδίαση γραμμών - Εργαλεία διαχείρισης 5. Έλεγχος υποβολής 6. Εξαγωγή DXF ✔ GOOGLE EARTH Μεταφορά όλων των αντικειμένων (συμπεριλαμβανομένων κύκλων, τόξων και εικόνων) από την οθόνη του CAD στο Google Earth με ένα κλικ!:. ✔ ΚΑΤΟΨΕΙΣ Σύνταξη Κάτοψης αποτύπωσης εύκολα και γρήγορα. Όλα τα αντικείμενα (κείμενα, σύμβολα, πινακάκια, διαστάσεις κ.λπ.) εισάγονται αυτόματα με μεγέθη σχετικά με την κλίμακα εκτύπωσης: ● Αυτόματη εισαγωγή layer ενός ή πολλών επιπέδων ● Αυτόματη εισαγωγή φίλτρων και lman ● Σχεδίαση γραμμών τομών και προβολών (20 επιλογές) ● Σκάλα με αυτόματο offset ● Γραμμές-βέλη ανάβασης ● Αρχιτεκτονικά σύμβολα ● Αυτόματη σχεδίαση θυρών και παραθύρων ● Πινακάκια ανοιγμάτων (με αυτόματους υπολογισμούς) ● Πινακάκια κολονών, τοιχίων και δοκών ● Σύμβολα βορρά και σύμβολα βέλους ● Ενδείξεις χώρων και υλικών (με αυτόματα μεγέθη και layer) ● Σημειώσεις σχεδίου ● Σχεδίαση γραμμών τομών ● Στάθμες-ύψη χώρων, δοκών και αναβαθμών οροφής (με αυτόματους υπολογισμούς) ● Hatch ● Διαστασιολόγηση ● Υπόμνημα γραμμών, συμβόλων και hatch ● Σύμβολα σε κύκλο και πινακάκι ● Εισαγωγή τίτλων και επικεφαλίδων ● Αυτόματη εκτύπωση σε pdf ✔ ΤΟΜΕΣ-ΟΨΕΙΣ Παρέχονται όλα τα εργαλεία, αυτοματοποιήσεις και βοηθήματα για γρήγορο και εύκολο "σήκωμα" τομής από κάτοψη: ● Αυτόματη εισαγωγή layer ● Εισαγωγή, στροφή και τοποθέτηση κάτοψης (xref) ● Σχεδίαση γραμμών τομών και προβολών ● Εργαλεία για "σήκωμα" τομής από κάτοψη ● Αυτόματη σχεδίαση σκάλας σε όψη/τομή ● Εργαλεία αντιγραφής στοιχείων από xref ● Αυτόματη σχεδίαση κουφωμάτων σε όψη και τομή ● Ενδείξεις - σημειώσεις ● Αυτόματες Στάθμες ● Διαστασιολόγηση ● Αρχιτεκτονικά σύμβολα ● Hatch ● Τίτλοι-Επικεφαλίδες ✔ ΑΡΙΘΜΟΙ & ΠΡΑΞΕΙΣ Αλλαγή αριθμών σε κείμενα και blocks, πράξεις με αριθμούς και αντικείμενα, υπολογισμοί/πράξεις με μήκη και επιφάνειες αντικειμένων, τεκμηρίωση επιφανειών κ.α.: ● Πράξεις σε Block-αριθμούς ● Πράξεις σε Text-αριθμούς ● Πράξεις σε διαστάσεις ● Επιφάνεια με κεντρικό σημείο ● Διανομή περιοχής σε τεμάχια ● Τεύχος περιοχών polyline ● Τεκμηρίωση εμβαδομέτρησης ● Πράξεις με αριθμούς από κείμενα ● Πράξεις με μήκη αντικειμένων ● Πράξεις με επιφάνειες αντικειμένων ● Απόκλιση αριθμών ● Υπολογισμός κλίσης ✔ ΓΡΑΜΜΕΣ Σχεδίαση, υπολογισμοί, επεξεργασία, εξαγωγή και διαχείριση γραμμών (line, polyline, spline κ.α.): ● Σχεδίαση γραμμών με επιλογή από 300 τύπους γραμμών ● Σχεδίαση σε προκαθορισμένο Υ ή Χ ● Βέλτιστη ευθεία ● Μέση polyline ● Ορθογώνιο σε οποιαδήποτε διεύθυνση ● Ορθογώνιο με ένα σημείο για κάθε πλευρά ● Κάθετη σε σημείο ● Extend σε οποιοδήποτε σημείο ● Cut σε οποιοδήποτε σημείο ● Αλλαγή συνολικού μήκους ● Προσαύξηση μήκους ● Break σε οποιοδήποτε σημείο ● Σβήσιμο μηδενικών γραμμών ● Measure πολλών αντικειμένων ● Ένωση σε polyline (επιλογή με φίλτρα) ● Spline to Polyline ● Αλλαγή φοράς σχεδίασης ● Προσθήκη/αφαίρεση σημείου σε polyline ● Polynile to Arcs/Lines/Spline ● Υπόμνημα γραμμών ✔ BLOCKS (ΣΥΜΒΟΛΑ) Εισαγωγή-Εξαγωγή-Διαχείριση-Eπεξεργασία: ● Σύμβολα σταθερής διάστασης ● Σύμβολα υπό κλίμακα ● Αυτόματη αρίθμηση ● Σύμβολα σε κύκλο ● Σύμβολα σε πινακάκι ● Επεξεργασία attribute ● Match block ● Καταμέτρηση συμβόλων ● Πίνακες συμβόλων ● Εξαγωγή συμβόλων σε αρχείο ● Διαχείριση xref ● Υπόμνημα συμβόλων ✔ LAYERS Διαχείριση και επεξεργασία Layer: ● Λίστες layer σχεδίου ● Απομόνωση layer ● Grey πλην επιλεγμένων ● On-Off layer ● Αντιγραφή ή/και μεταφορά σε layer ● Μεταφορά σε layer ● Αυτόματη μετονομασία από αρχείο ● Αυτόματα προσθήκη προθέματος ή επιθέματος ● Εισαγωγή φίλτρων από αρχείο ● Αλλαγή χρώματος ή/και Lweigth στην οθόνη σχεδίασης ● Εισαγωγή από αρχείο ● Υπόμνημα layer ✔ HATCH (PATTERNS) Τα hatch εισάγονται αυτόματα σε μέγεθος ανάλογο με την κλίμακα εκτύπωσης. Τα μεγέθη και τα χρώματα προσφέρουν ευκρινείς και ποιοτικές εκτυπώσεις με τα πενάκια του sdbox. Τα solid hatch ορίζονται αυτόματα με διαφάνεια και σχεδιάζονται πίσω από τα άλλα αντικείμενα του σχεδίου.: Περιέχονται: ● 17 hatch διακριτών διαγραμμίσεων ● 15 hatch διακεκομμένων/εστιγμένων διαγραμμίσεων ● 23 solid hatch με διακριτά χρώματα ● 05 hatch εδάφους ● 02 hatch για κοίλες επιφάνειες ● 29 μοτίβα ● 05 hatch ξύλου ● 24 πλακοστρώσεις ● 14 hatch κεραμιδιών ● 03 hatch για τζάμι ● 24 hatch τοίχων ● 05 hatch δομικών στοιχείων σε τομή ● 14 hatch parquet ● 09 hatch δασικών περιοχών ✔ MODIFY Modify πολλών αντικειμένων ταυτόχρονα, μαζικές αντικαταστάσεις και προσαρμογές κ.α.: ● Προσαρμογή με μέσες τιμές ● Μετατροπή σε πραγματικές διαστάσεις ● Προσαρμογή με διαστάσεις πλευρών ● Διαφορετικές κλίμακες εκτύπωσης ● Αντικατάσταση block ● Επιλογή/επισκόπηση αντικειμένων ● Change αντικειμένων με φίλτρα ● Change LtScale με συντελεστή ● Change LtWeight με συντελεστή ● Change Hatch scale με συντελεστή ● Copy-move-erase με φίλτρα ● Move μόνο κατά Χ ή Υ ● Erase βάσει μήκους ● Scale-Mirror-Rotate πολλών αντικειμένων από το σημείο εισαγωγής τους ● Μεταφορά στο Ζ=0 ✔ ΤΙΤΛΟΙ - ΥΠΟΜΝΗΜΑΤΑ Οι τίτλοι και τα υπομνήματα/δηλώσεις/σημειώσεις του sdbox εισάγονται στο σχέδιο σε αυτόματο μέγεθος ανάλογα με την κλίμακα εκτύπωσης. Οι πινακίδες περιλαμβάνουν και τα μεγέθη χαρτιού (Α4-Α0) .: ● Εισαγωγή τίτλων, πινακίδων, δηλώσεων, σημειώσεων ● Βάση δεδομένων έργων ● Σύντομη επωνυμία ● Υπόμνημα γραμμών ● Υπόμνημα συμβόλων ● Υπόμνημα Hatch ● Υπόμνημα κειμένων ● Υπόμνημα ανοιγμάτων βάσει τύπου ✔ PHOTOS Εικόνες και σύμβολα θέσης λήψης φωτογραφίες: ● Εισαγωγή συμβόλου φωτογραφίας (θέση, κατεύθυνση και αριθμός) ● Εισαγωγή φωτογραφιών (εικόνες/image) σε αυτόματο μέγεθος και με αυτόματο τίτλο ● Διαχείριση φωτογραφιών project (άνοιγμα, αντιγραφή κ.λπ.) ● Σύνταξη τεύχους φωτογραφιών ✔ IMAGES εργαλεία για εισαγωγή, προσαρμογή και διαχείριση εικόνων: ● Αυτόματη αλλαγή διεύθυνσης πολλών εικόνων ● Εισαγωγή εικόνων με αυτόματη ονομασία ● Εισαγωγή γεωαναφερμένων εικόνων ● Εισαγωγή VLSO, LSO, LSO25 ● Προσαρμογή εικόνας με μία διάσταση ● Προσαρμογή εικόνας με διαστάσεις πλευρών ● Προσαρμογή εικόνας με μέσες τιμές από κοινά σημεία ● Μεταφορά αντικειμένων ανάμεσα σε εικόνες ● Δημιουργία αποσπάσματος εικόνας ● Αυτόματη αναγραφή ονομάτων στο σχέδιο ● Μαζική αφαίρεση εικόνων (detach) ● Μαζικά unload και reload ● Απομόνωση επανεμφάνιση εικόνων ● Αντιγραφή εικόνων σε φάκελο ✔ DIMENSIONS Εισαγωγή διαστάσεων (τύπου AutoCAD και τύπου κειμένου) σε μέγεθος αυτόματα ανάλογο με την κλίμακα εκτύπωσης και πολλά εργαλεία διαχείρισης και επεξεργασίας. : Τα layer των διαστάσεων ορίζονται αυτόματα σε κατάλληλα χρώματα ώστε να τυπώνονται με ευκρίνεια ως βοηθητικά στοιχεία του σχεδίου σε συνδυασμό με τα έτοιμα πενάκια του SDBOX. ✔AutoCAD style dimensions: ● Εξασφαλίσεις (κύκλος-βέλος) ● Μεταξύ δύο αντικειμένων ● Σε τομή με νοητή ευθεία ● Γωνία 3 σημείων ● Γωνία επιλεγμένων ● Αζιμούθιο 2 σημείων ● Διάμετρος επιλεγμένων ● Ακτίνες επιλεγμένων ● Κέντρα επιλεγμένων ● Μήκος τόξου ✔Διαστάσεις τύπου "Text": ● Διαστασιολόγηση βάσει layer ● Διαστασιολόγηση επιλεγμένων ● Διαστασιολόγηση με σημεία ● Διαστασιολόγηση εασφαλίσεων ● Υπολογισμός μήκους στην οθόνη
