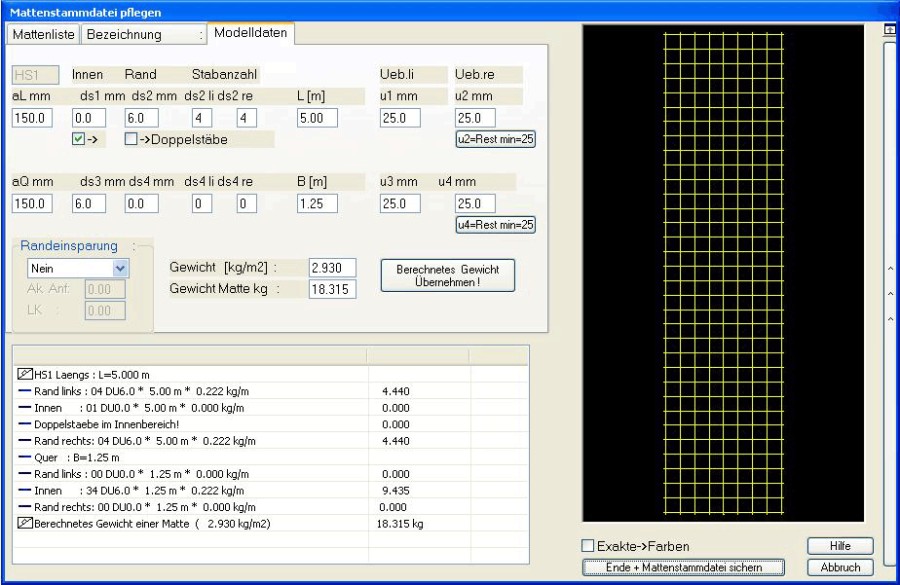

In der Stabstahlbewehrung stehen neben Standardbiegeformen (DIN 1356) auch eigene Biegeformen zur Verfügung. Wahlweise ist eine zwei- oder dreidimensionale Eingabe möglich. Positionen lassen sich unterschiedlich und beliebig oft darstellen. Immer wiederkehrende Bauteile (z.B. Aussparungen usw.) können über sogenannte Variantenkonstruktionen schnell und präzise eingeben werden. In der Mattenbewehrung lassen sich neben der Verlegung von Einzelmatten bzw. Matten in Reihe auch ganze Polygonzüge eingeben.

• Intelligente digitale 2D / 3D Bewehrung Stabstahl - und Matten

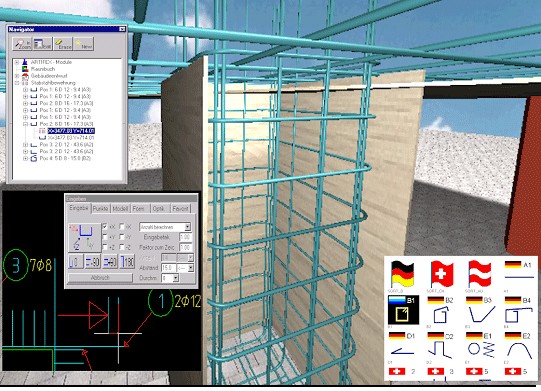

• Ein Navigator hilft bei der Suche nach Bewehrungspositionen
• Automatisch verknüpfte Darstellungen
• Automatische Vergabe von Positionsnummern.

Description

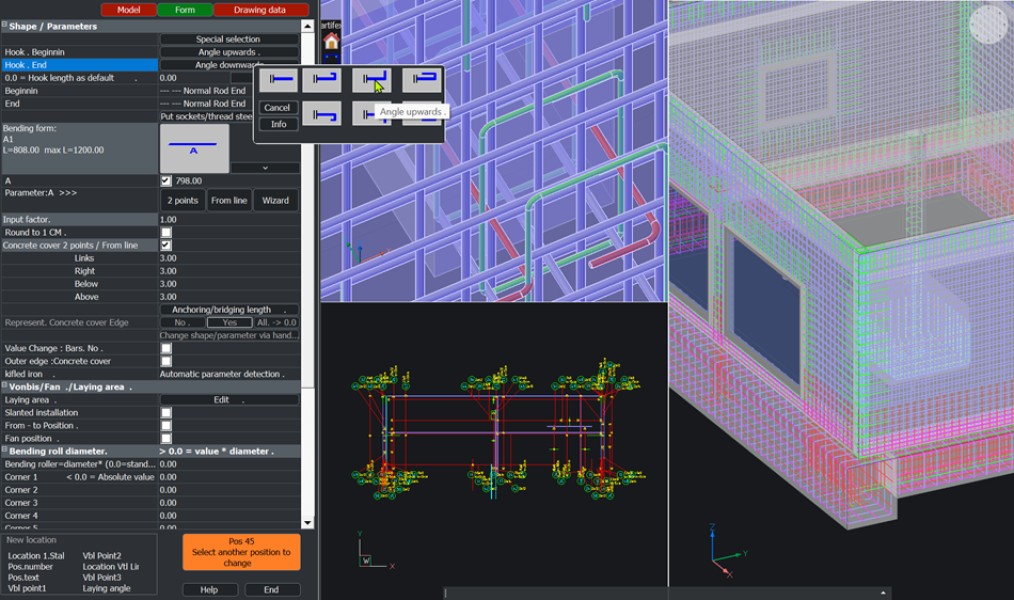

Bewehrungsplanung Intelligente digitale 2D / 3D Bewehrungsmodule für Stab- und Mattenbewehrung mit integriertem Volumenkern. Bei der Eingabe wird ein Modell in einer Datenbank erzeugt. Beliebig viele Darstellungen dieses Modells können eingefügt werden und sind automatisch mit den technischen Daten des Modells verknüpft. Ein Navigator - Fenster ermöglicht eine gute Übersicht der Eingabepositionen auch in sehr komplexen Zeichnungen. Die Module unterstützen die BRX-Technik. Kopieren, schieben, Spiegeln usw. sind mit den Funktionen des Basisprogrammes möglich. Einfache Ausgabe von Stahl- und Mattenlisten, Auswertung und Weiterverarbeitung wird durch das Speichern der Bewehrungselemente in einer Datenbank ermöglicht. Die Verwendung intelligenter parametrischer Objekte ermöglichen die Eingabe von Bewehrung in jede beliebige Zeichnung des CAD - Basisprogramms. Spezielle 2- oder 3-dimensionale Objekte als "Schalkanten" sind nicht erforderlich, können bei Verwendung des artifex - Gebäudeentwurfs oder spezieller Funktionen des Bewehrungsprogrammes aber Verwendung finden. Ein NAVIGATOR hilft bei der Suche nach Bewehrungspositionen und erlaubt direktes Ändern aus dem Suchergebnis heraus. Sonderbiegeformen. Durch normunabhängige Sonderformen können nahezu alle Sonderbereiche der Bewehrung wie Tunnelbewehrung oder 3D - Formen erzeugt und verlegt werden. Der hohe Automatisierungsgrad und die Interaktion zwischen den Darstellungen verringern den Zeitaufwand für die Verlege Eingabe und erlauben z.B. das Erzeugen neuer Positionen durch Kopieren und Ändern bestehender Positionen.
